针的典型规格及尺寸

外径 内径
规格 mm 英寸 mm 英寸
22 0.71 0.028 0.41 0.016
23s 0.635 0.025 0.11 0.0045
25 0.5 0.02 0.2 0.008
26s 0.47 0.0184 0.11 0.0045
针头及针尖类型
有关针的规格，长度及针尖的类型，可参阅注射针清单中所列出的规格/长度（mm）针头类型（例如26s/42HP）。

针头类型
固定式针头的注射器，用环氧树脂粘结的不锈钢针，居中在针筒中心刻度为零的地方。加热温度不要超过50℃。

可更换式针头的注射器，可更换的针头可使用多种不同的针尖类型。连接套筒的接头及Teflon密封圈可拧紧以补偿损耗。

针尖类型
HP针尖类型：针头是扎入隔垫而不是切开隔垫，此专利设计提供了最优的性能和可靠性并可减少产生碎屑的现象。
针尖类型2：标准的通用型针尖。针头有一个20°的斜面。
针尖样式3：用于手动LC进样器。针头有90°的斜面，适用于大量转移溶液的注射器。
侧孔针尖类型5：注射针有一侧孔用于样品注入和分配。
AS针尖类型：用于自动进样器，也称为锥形样式。

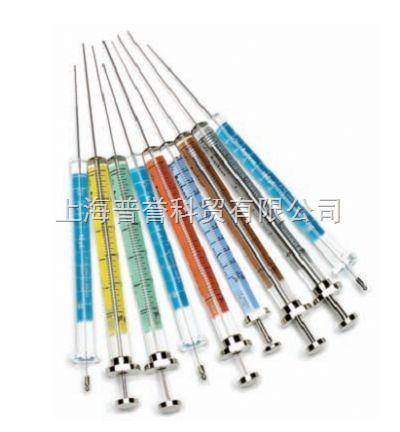

自动进样器用的注射器
自动注射用的注射器选择范围宽，安捷伦拥有您需要的准确和有效进样的注射器。安捷伦为每种自动进样器用的注射器赋予了更大的使用价值，在我们顶级标准GC自动进样器系列产品中引入了许多新的功能设计。
l 直接在注射器针筒上直接印有批量并附有一个相应确认证书，保证所有规格都符合要求。
l 在熔融针上有金保护帽，避免它通过进样口时玻璃注射器针筒被碎屑划伤。
l 注射器背面有黑色刻度和金色背衬使您很容易看到它的体积刻度，利用这一背衬很容易鉴别真伪。
l 包装材料环保，改进的设计减少了废弃物。
l 单独的密封包装无污染，开包后可立即使用。




锥形针头，23-26s号的自动进样器注射器
一种针有两种用处。锥形针的前端有23号规格针的劲度，后端则为26号规格。可用于分流/不分流进样或0.53mm内径柱上进样.所有标准推杆均为不锈钢质。
体积（µL） 说明 单位 针 部件号
5 细径锥，固定式 23-26s/42/HP 5181-1273
锥形，固定式 6/包 23-26s/42/HP 5181-8810
锥形，可更换式 23-26s/42/HP 5182-0835
用于5µL注射器的更换针头 3/包 23-26s/42/HP 5182-0832
10 细径锥，固定式 23-26s/42/HP 5181-1267
锥形，固定式 6/包 23-26s/42/HP 5181-3360
锥形，可更换式 23-26s/42/HP 5181-3321
用于10µL注射器的更换针头 3/包 23-26s/42/HP 5181-3319
锥形,固定式PTFE头的推杆 23-26s/42/HP 5181-3354
锥形,固定式PTFE头的推杆 6/包 23-26s/42/HP 5181-3361
用于固定式针头10µL注射器的带PTFE头的可更换式推杆 5181-3365
锥形，可更换式 23-26s/42/HP 5181-3356
用于可更换式针头10µL注射器的带PTFE头的可更换式推杆 5181-3358
50 锥形,固定式PTFE头的推杆 23-26s/42/HP 5183-0314
100 锥形,固定式PTFE头的推杆 23-26s/42/HP 5183-2042
直型针,23和26s号的自动进样器注射器
体积（µL） 说明 单位 针 部件号
0.5 锥形头,23号 23/42/HP 5188-5246
1 锥形头,23号 23/42/HP 5188-5247
5 直型,固定式,26号 26s/42/HP 9301-0891
直型,固定式,26号 6/包 26s/42/HP 5183-4728
直型,固定式,26号 23/42/HP 9301-0892
直型,固定式,26号 6/包 23/42/HP 5182-0875
直型 23/42/HP 5182-0834
用于5µL注射器的可更换式针头 3/包 23/42/HP 5182-0830
10 直型,固定式,26号 26s/42/HP 9301-0714
直型,固定式,26号 6/包 26s/42/HP 5183-4729
直型,固定式,26号 23/42/HP 9301-0713
直型,固定式,26号 6/包 23/42/HP 9301-0725
直型,固定式,PTFE头的推杆 23/42/HP 5181-8809
直型,固定式,PTFE接头的推杆 6/包 23/42/HP 5183-4730
用于10µL固定式针头注射器的可更换式推杆 5181-8808
直型,可更换式23号 23/42/HP 5181-8806
直型,可更换式,PTFE头的推杆 23/42/HP 5181-8813
用于10µL注射器的可更换式针头 3/包 23/42/HP 5181-8811
用于可更换式针头10µL注射器的带PTFE头的可更换式推杆 5181- 3358
25 直型,固定式,PTFE头的推杆 23/42/HP 5183-0316
50 直型,固定式,PTFE头的推杆 23/42/HP 5183-0318
100 直型,固定式,PTFE头的推杆 23/42/HP 5183-2058
7673/7683柱上自动进样注射器
安捷伦科技7673/7683柱上进样器的针头与内径为0.25mm到0.53mm的色谱柱相适应,专为7673/7683自动进样器而设计.
体积（µL） 说明 单位 部件号
5 可更换式针头,只有针筒 5182-0836
不锈钢针头,用于0.53mm柱 3/包 5182-0832
不锈钢针头,用于0.32mm柱 3/包 5182-0831
不锈钢针头,用于0.25mm柱 3/包 5182-0833
推杆按钮 10/包 5181-8866
HP 7670/71/72自动进样器注射器
该注射器有一根长针头和通用推杆按钮,可以与HP 7670/71/72自动进样器兼容。有固定式和可更换式的针头。
体积（µL） 说明 针 部件号
1 直型，可更换式 23/56/2 5182-9622
10 直型，固定式 23/50/HP 5182-9734
直型，可更换式 23/50/HP 5182-9626
直型，固定式PTFE头的推杆 23/50/HP 5182-9799

手动进样注射器
手动，小容量，推杆在针头中的注射器
容量从0.5µL到5.0µL的可更换式针头注射器。推杆在针头内,而样品装在针头中。
体积（µL） 说明 针 部件号
0.5 可拆卸 23/70/HP 5182-9651
1 可拆卸 26/70/HP 5182-9605
用于1.0µL注射注射器的可更换式针头/推杆 26/70/HP 5182-9635
可拆卸 23/70/HP 5182-9627
用于1.0µL注射注射器的可更换式针头/推杆 23/70/HP 5182-9712
5 可拆卸 23/70/HP 5182-9623
用于5µL注射注射器的可更换式针头/推杆 23/70/HP 5182-9683

手动,通用推杆注射器
体积（µL） 说明 针 部件号
10 固定式,带有推杆保护 26/50/2 5182-3499
固定式,10/包 26/50/2 5182-3428
25 固定式 25/50/2 5182-9625
50 固定式 25/50/2 5182-9636
100 固定式 2550/2 5182-9615
250 固定式 2550/2 5182-9640
500 固定式 25/50/2 5182-9641




带PTFE头推杆的手动注射器（气密）
这些注射器带有固定式针头，可用于通用进样，它们具有气密结构，是用于气体和挥发性物质进样的理想注射器。
体积（µL） 说明 针 部件号
10µL 固定式，PTFE头的推杆 26/50/2 5182-9606
用于10µL注射器的带PTFE头的可更换式推杆 5182-9621
25µL 固定式，PTFE头的推杆 25/50/2 5182-9629
50µL 固定式，PTFE头的推杆 25/50/2 5182-9612
100µL 固定式，PTFE头的推杆 25/50/2 5182-9610
250µL 固定式，PTFE头的推杆 25/50/2 5182-9608
500µL 固定式，PTFE头的推杆 25/50/2 5182-9609
1ml 固定式，PTFE头的推杆 23/50/2 5182-9604
用于1.0ml注射器的带PTFE头的可更换式推杆 5182-9661
2.5ml 固定式，PTFE头的推杆 23/50/2 5182-9642
用于2.5ml注射器的带PTFE头的可更换式推杆 5182-9671
5ml 固定式，PTFE头的推杆 23/50/2 5182-9638
10ml 固定式，PTFE头的推杆 23/50/2 5182-9643
用于10ml注射器的带PTFE头的可更换式推杆 5182-9709

SuperfleX手动推杆注射注射器（不在日销售）
超弹性合金推杆连同推杆保护导管和按钮的强化作用,可确保能精确和平滑地进样,推杆是有弹性的,可在进
样之后恢复到其原有的形状。
体积（µL） 说明 针 部件号
5 可拆卸，SuperfleX注射器 26s/50/2 5182-3498
10 固定式，SuperfleX注射器，6/包 26s/50/2 5182-3495
固定式，SuperfleX注射器 26s/50/2 5182-3496
手动柱上进样注射器
手动柱上进样的理想注射器。根据色谱柱直径的不同，选用熔融石英或耐用不锈钢。
体积（µL） 说明 单位 针 部件号
10 可拆卸，不锈钢 0.23mm/10cm 5182-9633
用于10µL注射器的可更换式针头 3/包 0.23mm/10cm 5182-9645
可更换式，熔融石英（只有管） 9301-0658
用于10µL注射器的熔融石英针头 6/包 0.18mm/11.5cm 19091-63000
用于部件号为9301-0658的更换PTFE密封圈 0100-1389
带有Luer锁定阀接头的气密注射器
对液体和气体样品密封压力可达100psi。
体积（ml） 说明 部件号
1 气密注射器,推-拉luer锁定阀 5183-4549
2.5 气密注射器,推-拉luer锁定阀 5183-4550
5 气密注射器,推动钮的luer锁定阀 5183-4551
10 气密注射器,推动钮的luer锁定阀 5183-4552
25 气密注射器,推动钮的luer锁定阀 5183-4553
50 气密注射器,推动钮的luer锁定阀 5183-4554
气密注射器，带有Luer锁定阀
使用Teflon luer锁定的注射器，可使您的样品与玻璃及Teflon接触，减少了被污染的危险。与注射器过滤器配合使用，用于LC应用中的泵引液。
体积（ml） 说明 部件号
1 气密注射器，Teflon luer锁定 5182-9710
用于1.0ml注射器的带PTFE头的可更换式推杆 5182-9671
2.5 气密注射器，Teflon luer锁定 5182-9711
用于2.5ml注射器的带PTFE头的可更换式推杆 5182-9671
5 气密注射器，Teflon luer锁定 5182-9630
10 气密注射器，Teflon luer锁定 5182-9620
用于10ml注射器的带PTFE头的可更换式推杆 5182-9709
25 气密注射器，Teflon luer锁定 5182-9639

手动进样阀的注射器
与各种包括Rheodyne,Altex和Valco采样阀的液相色谱仪配合使用.钝头式样针头（3）是避免损坏LC进样器阀的针座垫.
体积（µl） 说明 针 部件号
10 固定式 22/51/3 5182-9644
25 固定式 22/51/3 5182-9628
50 固定式 22/51/3 5182-9619
100 固定式 22/51/3 5182-9613
250 固定式 22/51/3 5182-9624
500 固定式 22/51/3 5182-9658
500 可更换式 22/50/3 5183-4547
25-500 用于50µl可更换式针头注射器的可更换式针头 22/50/3 5183-4548
